Parámetros técnicos
| Modelo | QTB-500A |
| Corriente nominal | CO2 | 500A |
| Gas mixto | 420A |
| Ciclo de trabajo | 60% |
| Diámetro de cable de soldadura aplicable | 1.2-1.6mm |
Modelo
| Descripción | Tamaño | Parte No. |
| Pistola de soldadura unida con accesorios Panasonic (Panasonic 500A) | 3m | NS-500K-3 |
| 4m | NS-500K-4 |
| 5m | NS-500K-5 |
Boquilla
| No. | Parte No. | Descripción |
| A | KA5119* | 19mm |
| KA5214 | 14mm |
Punta de contacto
| No. | Parte No. | Descripción |
| B | KB2212* | 1.2mm M6 Ecu |
| KB2214 | 1.4mm M6 Ecu |
| KB2216 | 1.6mm M6 Ecu |
| KB2212L | 1.2mm M6 CuCrZr |
| KB2214L | 1.4mm M6 CuCrZr |
| KB2216L | 1.6mm M6 CuCrZr |
Revestimiento
| No. | Parte No. | Descripción |
| C | KR3212-3 | Revestimiento de acero 1.0-1.2mm×3m |
| KR5216-3* | Revestimiento de acero 1.2-1.6mm×3m |
| KR5316-3 | Revestimiento de Teflón 1.2-1.6mm×3m |

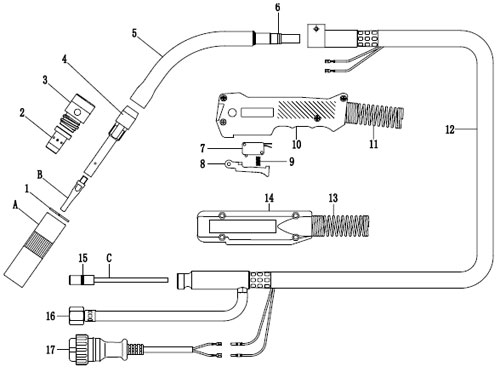

Componentes
| No. | Parte No. | Descripción |
| 1 | Q1119 | Junta de estanqueidad |
| 2 | KD5001 | Difusor |
| 3 | KE5001 | Aislador |
| 4 | KF5011 | Tubo frontal de pistola |
| 5 | KF5255 | Cuello de pistola 55° |
| KF51180 | Cuello de pistola 180° |
| 6 | Q508015S | Anillo O 8×1.5 |
| 7 | Q711* | Interruptor, OMRON |
| Q721 | Interruptor, Normal |
| 8 | KJ3003 | Gatillo |
| 9 | Q60512 | Resorte de gatillo |
| 10 | KH3103 | Manija |
| 11 | KS3101 | Soporte del cable del resorte frontal |
| 12 | KL5030 | Ensamblaje del cable 3m |
| 13 | KS3201 | Soporte del cable del resorte trasero |
| 14 | KH3203 | Manija posterior |
| 15 | Q506318 | Anillo O 6.3×1.8 |
| 16 | KW0001 | Ensamblaje de la manguera del gas |
| 17 | KV0002 | Ensamblaje del cable de control unido con enchufe |
Como fabricante y proveedor especializado en Soplete de soldadura con suministro de varilla en China, nuestra compañía tiene una gran oferta de productos, como Pistola de soldadura de tipo europeo, Pistola de tipo Push Pull, Rotadores de soldadura, Soplete de soldadura con accesorios Panasonic, entre otros.
